親愛的用戶，感謝您購買本公司產品，為保證你對本產品的正確使用與維護，請您在使用前仔細閱讀本說明書！
一、主要技術參數 （參照SC/T6023-2002執行）
整機（裝箱）清單
|
型號
|
STLZ-70
|
STLZ-120
|
STLZ-120T
|
|
下料裝置結構形式
|
振動式
|
振動式
|
振動式
|
|
拋料主電機功率 w
|
70
|
120
|
120
|
|
拋料主電機轉速 r/min
|
1400
|
2800
|
900-2800（無級調節）
|
|
振動電機功率 w
|
16
|
16
|
16
|
|
料斗容量kg
|
65、80、120
|
65、80、120
|
65、80、120
|
|
最大投飼能力kg/h
|
160
|
160
|
160
|
|
最大投飼距離 m
|
12
|
18
|
5-18(無級調節)
|
|
投飼扇形角(O)
|
90-110
|
90-110
|
90-110
|
|
投飼破碎率%
|
≤5
|
≤5
|
≤5
|
|
適用水面（畝）
|
1-10
|
10-20
|
3-20
|
|
外形尺寸 mm
|
526x512x986、
720x512x986、
720x580x986
|
526x512x986、
720x512x986、
720x580x986
|
526x512x986、
720x512x986、
720x580x986
|
|
整機重量 kg
|
30、32、34
|
30、32、34
|
30、32、34
|
二、主要零部件及易損件清單（產品三包須知）
感謝您購買本公司產能品，為確保您的利益，請要求經銷商將店名、地址、購買日期等資料記錄明確，并妥善保存本卡和購機發票，需要服務時，請主動出示本卡和購機發票，以享受應有的權利。
|
類型
|
名稱
|
型號
|
數量
|
用途
|
|
主要零部件
|
主電機
|
YDK-120-2
|
1
|
STLZ-120機型投飼電機
|
|
YDK-70-4
|
1
|
STLZ-70機型投飼電機
|
||
|
51K120RA
|
1
|
STLZ-120T機型投飼電機
|
||
|
副電機
|
YDK-16-4
|
1
|
下料機構電機
|
|
|
易損件
|
電容
|
4uf/450v
|
1
|
投飼電機啟動電容
|
|
2uf/450v
|
1
|
下料機構電機啟動電容
|
保修提示：
保修說明：
5、發生故障后，用戶自行處置不當造成對故障原因無法做出技術鑒定的；
6、不可抗力原因，本廠不承擔責任，如地震、水災、火災雷電等

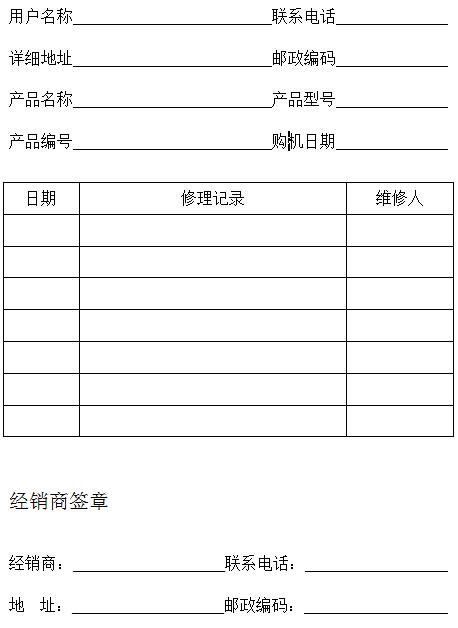

產品三包服務卡
三、結構與用途
結構示意圖
四、安裝與使用
五、維護保養
1、經常檢查各部位螺栓有無松動。
2、經常用毛刷打掃機器內外粉塵，保持機內清潔，以防陰雨天潮濕腐蝕機架或造成漏電跳閘。
3、遇雷雨天氣，應斷開投飼機電源，或拔掉投飼機的電源插頭以防雷擊損壞設備。
4、冬季不用時應徹底清除機內飼料粉塵，清洗電機軸承并加注鋰基潤滑脂，放置倉庫妥善保管，以備來年正常使用。
5、更換控制盒保險絲時，應按同規格型號或標記更換，不得私自加大保險絲規格。
6、更換投飼機電器元器件（如電機、電容）應有專業人士進行，以防接錯線引起事故。
六、故障與排除
|
故障現象
|
故障原因
|
排除方法
|
|
電路不通電
|
1、電源線斷路
2、保險絲（管）燒壞
3、插座松動，接觸不良
|
1、接好或更換電源線
2、更換保險絲（管）
3、插緊接牢
|
|
電機工作不投料
|
1、雜物堵塞
2、電器控制部分故障
|
1、清除
2、檢修
|
|
電機不工作
|
1、線路斷路
2、電機損壞
|
1、檢修線路
2、更換電機
|
|
一直投料
|
1、偏心軸軸承脫落或損壞
2、電器控制部分故障
|
1、復位或更換
2、檢修
|
1、搬運時必須輕放，不得跌落；移動或接線時，不得拉扯機內電源插頭線。
4、夏季遇雷雨天氣，要切斷機器電源 ，以防雷擊損壞設備。
八、售后服務及三包內容
1、本產品及主要零部件和易損件保修期均為自用戶購買之日起12個月，若無購機憑證，以產品出廠日期為準。三包期內，用戶憑“保修卡”和購機發票在經銷商或本公司指定維修點享受免費咨詢和維修服務。
2、有下列情況之一的，不屬于本公司的保修范圍；我公司及指定維修點可優惠供應零配件，提供有償服務：
u 未按說明書要求使用、維護、保管，或違章操作造成損壞的。
u 因違規自行改裝、拆卸、調整等非產品質量原因發生其它人為損壞的。
u 用戶無法證明該產品在三包有效期內或產品超出三包有效期的。
u 保修卡內容與產品實物和發貨票不符或自行涂改的。
u 發生故障后，用戶自行處置不當造成對故障原因無法做出技術鑒定的。
u 不可抗力原因，本公司不予承擔，如地震、水、火災、雷電等。
